SilkyEvCam BothView Cマウントモデル(新モデル)とは
イベントセンサーとフレームセンサーを組み合わせ、両センサーにビームスプリッターで分割した光を通すことで、イベント画像とフレーム画像を同時に取得できるようにした製品です。
単眼で撮影するため同一の画像が撮影できるという特徴があり、並列にカメラを配置した場合には避けられない視差がありません。また、フレームセンサー側からイベントセンサー側へタイミング信号を送ることでデータの同期が可能です。
仕様サマリー
機能
- イベントカメラおよびフレームカメラに、1つのレンズから外部光を取り込み、同一の映像を撮影する
- イベントカメラとフレームカメラの光軸を一致
- 外部光の各カメラへの分割にはビームスプリッターを用いる
- 両カメラのGPIO接続による同期機能を有する(内部同期)
- 2台のBothViewあるいはBothView-SilkyEvCamを接続しての同期が可能(複数同期)
カメラ
- イベントベースビジョンカメラ
(株)センチュリーアークス SilkyEvCam® HD (IMX636) - フレームベースカメラ
Allied Vision Alvium 1800 U-240c (グローバルシャッター)(IMX392)
ビームスプリッター
- 分割比 T90:R10(フレーム側90%、イベント側10%)
- 分割比 T50:R50(フレーム側50%、イベント側50%)
(ビームスプリッターの分光比率の違いにより2モデル)
レンズ
- Cマウント
※レンズの選定には制限あり。(後述)
インターフェース
- USB3.0インターフェース(x2)
解像度
- フレーム画像で最大1800 x 1012 px
(両カメラで取得した2つの画像を重ねて合成したときの有効解像度)
イベントとフレームの信号の同期について
- フレームセンサー側とイベントセンサー側を内部配線で接続
- フレーム側から発出されたタイミング信号がイベント側のデータに記録される
BothViewのサンプル動画(水槽)
右上:フレームベースカメラ
左下:イベントベースカメラ
左上:フレームとイベントベースカメラのデータを重ね合わせた動画
BothViewのサンプル動画(弾むボール)
イベントベースカメラのデータではボールの動きを滑らかに捉えている。一方、フレームカメラの画像では、動きがコマ送りのようになっている。

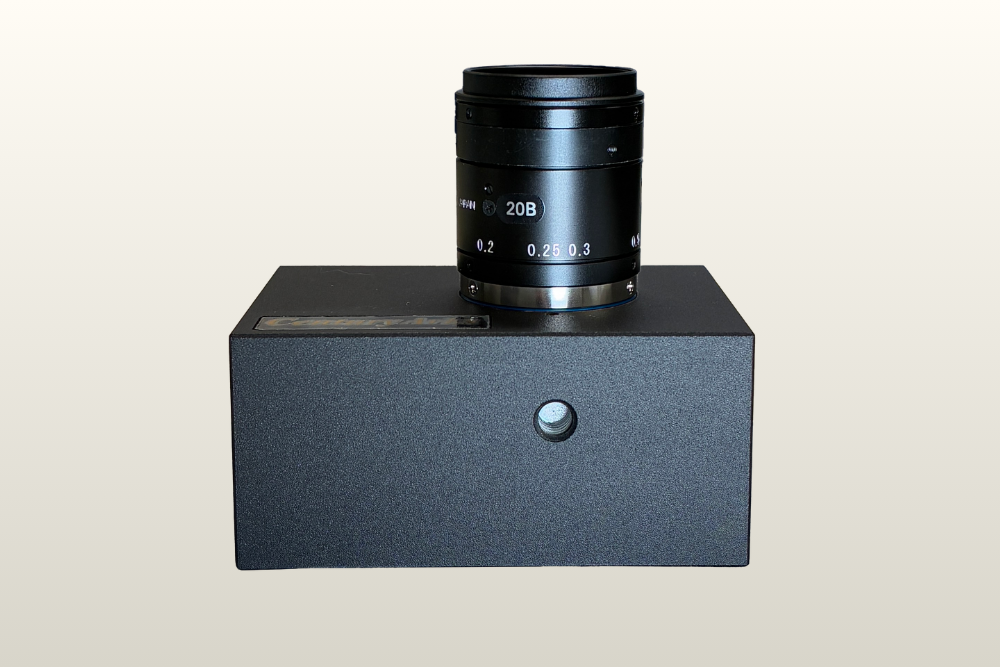

製品イメージと構造
スペック表
スマートフォンの方は横スライドにてご確認ください。
SilkyEvCam BothView | |||||
Event-Based Vision sensor | Model | IMX636(Sony) | |||
---|---|---|---|---|---|
Image size | Type 1/2.5 “ (Diagonal 7.14mm) | ||||
Module effective pixels | 1280 (H) x 720 (V) | ||||
Pixel size | 4.86µm x 4.86µm | ||||
Shutter type | NA | ||||
Wide Dynamic Range | >120dB | ||||
Typical Latency | 100μs or under @ 1k lux | ||||
Frame Based Vision sensor | Model | IMX392(Sony) | |||
Image size | Type 1/2.3 “ (Diagonal 7.9mm) | ||||
Module effective pixels | 1936 (H) x 1216 (V) | ||||
Pixel size | 3.45µm x 3.45µm | ||||
Shutter type | Global shutter | ||||
Beamsplitter | Type | Unpolarizing | |||
Ratio | EvB4AS-C | T90:R10 (Frame camera: 90%、Event camera: 10%) | |||
EvB4BS-C | T50:R50 (Frame camera: 50%、Event camera: 50%) | ||||
Output | Interface (Event camera) | USB 3.0 (USB Type-C(TM) connector) | |||
Interface (Frame camera) | USB 3.0 (USB Type-microB connector) | ||||
Interface (Sync/Trigger) | IX Series Connector ( IX80G-B-10P : HIROSE ) (Plug: IX30G-B-10S-CV(7.0) | IX31G-B-10S-CV(7.0) ) |
||||
Camera | Power supply | USB Power (VBUS)x2 (5.0 V) | |||
Lens Mount type | C Mount | ||||
Operating temperature | T operation: + 5 ~ + 35 ℃ | ||||
Storage temperature | T storage: - 20 ~ + 80 ℃ | ||||
Current consumption | 700mA(typical) | ||||
Dimensions (w/o Lens) | approximately 80mm (W) x 55mm (H) x 37mm (D) | ||||
Weight (w/ Lens) | approximately 330g | ||||
Cables | USB3.0 Type A - Type C (w/ rock screw) Cable length 1.2m |
||||
USB3.0 Type A - Type microB (3.0) (w/ rock screw) Cable length 1.2m |
|||||
Raw Formats (Event camera) | EVT3 | ||||
Resolution | max 1800 x 1012pixel (Effective resolution when two images acquired by both cameras are overlaid and combined.) |
||||
Lens | Model | VY1214(YAKUMO) | |||
Focal length | 12mm | ||||
F value | F1.4 - F16 | ||||
Angle of view | 33.1deg(D) for 1/2.5" type | ||||
Focus range | 0.15m to infinity | ||||
Size / Weight | Φ31mm x 37mm / 70g | ||||
Others | SDK support by Prophesee | Metavision® SDK | |||
SDK support by Allied Vision | Vimba X SDK |
(*) DR >120 dBは、0.08ルクス(イメージング特性は保証されません)の低照度下測定で達成可能です。

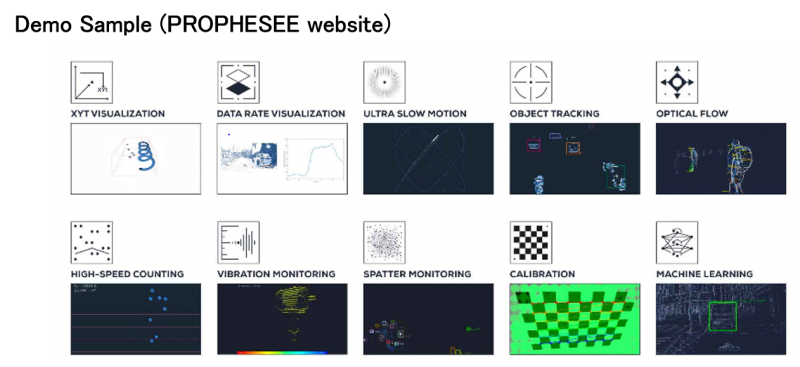

ソフトウエア仕様サマリー
ソフトウエア | イベントカメラ | Metavision® SDK |
フレームカメラ | Vimba X SDK | |
サンプルコード | フレームカメラ設定(露出、ホワイトバランス、ゲイン、fps、同期信号など) 両カメラのリアルタイム映像の表示 両カメラ映像の録画(個別に録画) |
|
同期信号 | フレームカメラ側からフレームと同期したトリガー信号を出力、その信号をイベントカメラの外部入力に入れ、EVT3フォーマットの外部入力イベントとして記録(内部同期) マスター(BothView)とスレーブ(BothView 又はSilkyEvCam)のフレームカメラ同士/イベントカメラ同士の同期が可能 (複数同期) |
|
その他 | イベントカメラのRawデータは、ビームスプリッターを介しているため、左右反転した状態になる。(ミラー反転ソフトをご提供) 同期ケーブルは、この製品には含まれません。(別売り) |
※レンズ選択の制限について
Cマウントレンズには製品によりCマウントネジの後ろに突出部(図のグレー部分)があるものがあります。
本製品はビームスプリッター(図の水色部分)がレンズの直後にあるため、この突出部も含めフランジからの長さが6mm以下のレンズを必ず使用してください。レンズ交換の際は特にご注意ください。
