SilkyEvCam HD Module の特徴
- HD（1280px X 720px）の高解像度
- SSS社およびProphesee社の共同開発である IMX636（*）イベントベースビジョンセンサー搭載
- ピクセルサイズ 4.86μm x 4.86μm
- モジュール化によりM12レンズを搭載可能
- HD（1280px X 720px）の高解像度
- SSS製 IMX636（*）イベントベースビジョンセンサー搭載
- ピクセルサイズ 4.86μm x 4.86μm
- イメージエリアの小型化によりSマウント（M12）レンズを装着可能
- MIPI(2 Lane)インターフェース
- 低データ容量、高速センシング（最小時間分解能 1μsec）
- ワイドダイナミックレンジ
- 撮影後にフレームレートの変更が可能
- モーションブラー（被写体のブレ）がない
- 小型、軽量サイズで設置場所を選ばない
（*） SSS製 IMX636製品紹介サイト（外部サイト）
イベントベースビジョンセンサーの過反応画素ガイドラインについては、以下のFAQを参照してください。
FAQ ：取得画像のイベント状況に比べて出力データ量が多く感じられる
HD Moduleは、筺体の素材およびレンズの違いによって、複数の種類をご用意しています。詳しくはスペック表をご覧ください。
筺体素材について：
▪PEEK：高い耐熱性、優れた機械的強度、優れた耐薬品性が主な特徴のスーパーエンジニアリングプラスチックです。
・マグネシウム：実用金属の中で最も軽い金属であり、軽量性、高い振動吸収性、良好な電磁シールド性が主な特徴です。
製品イメージ

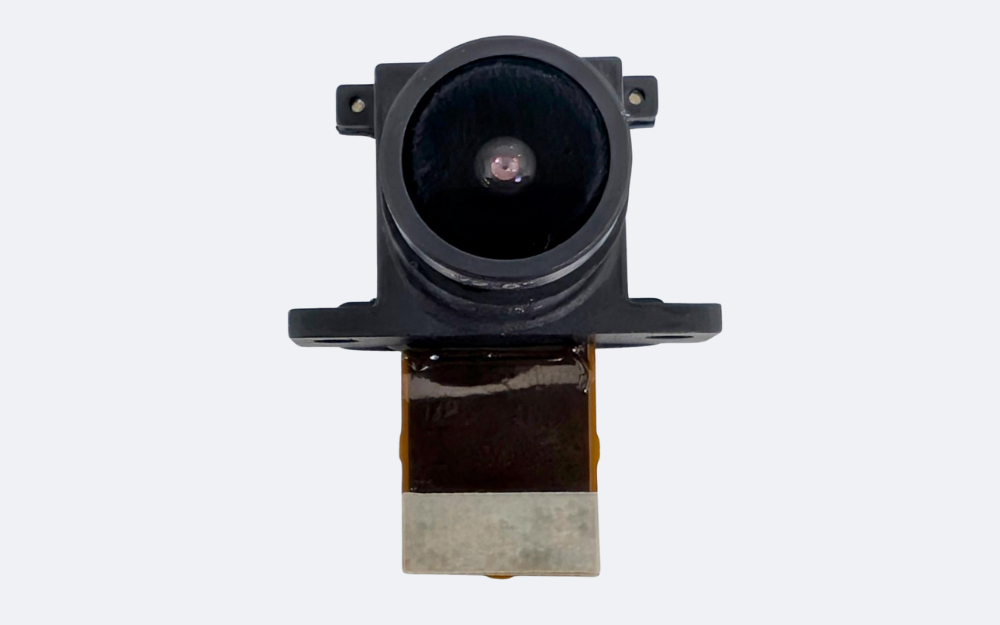

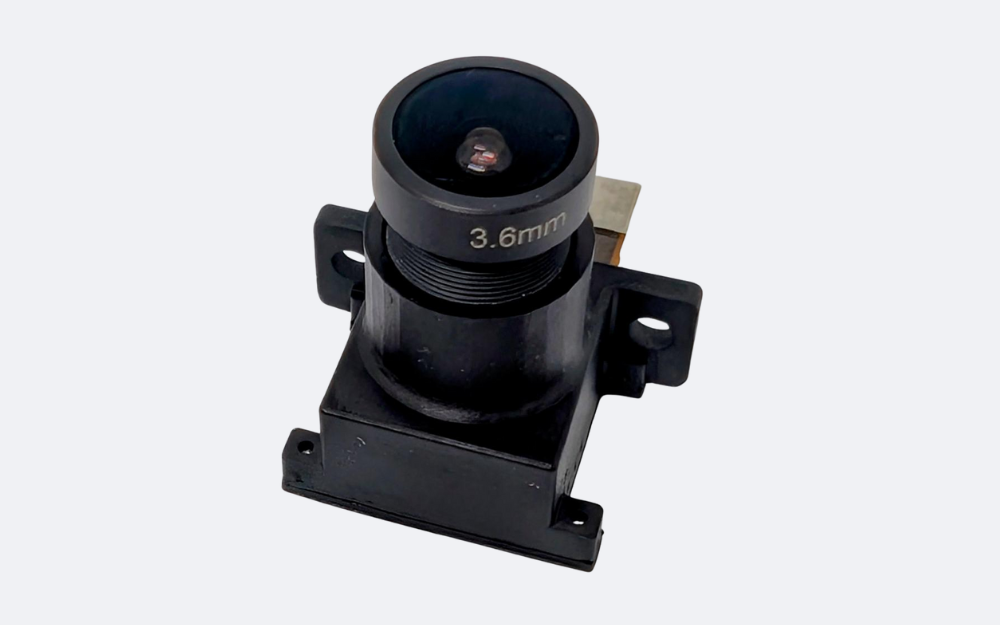

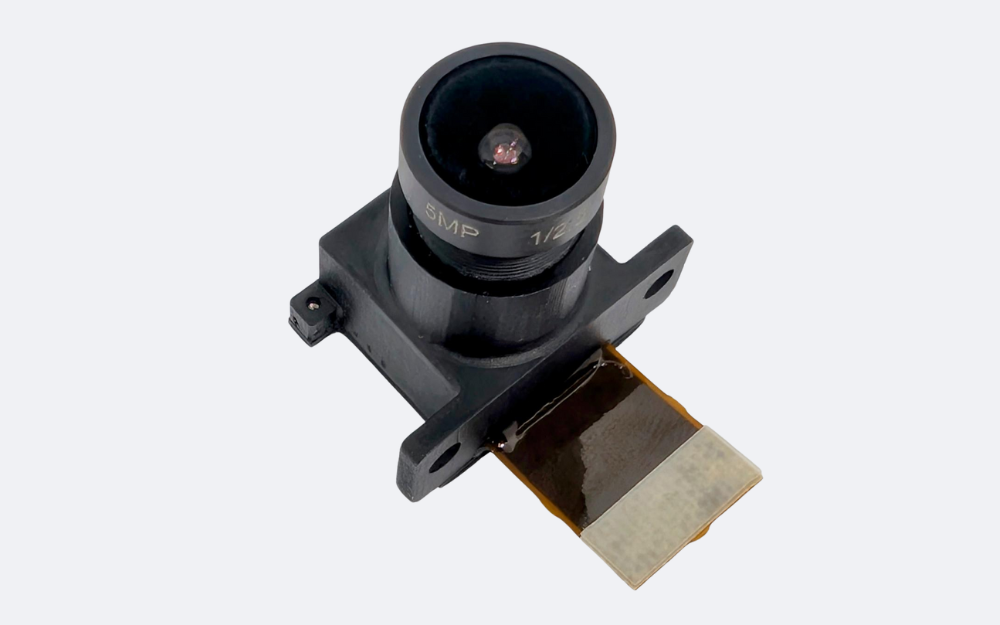

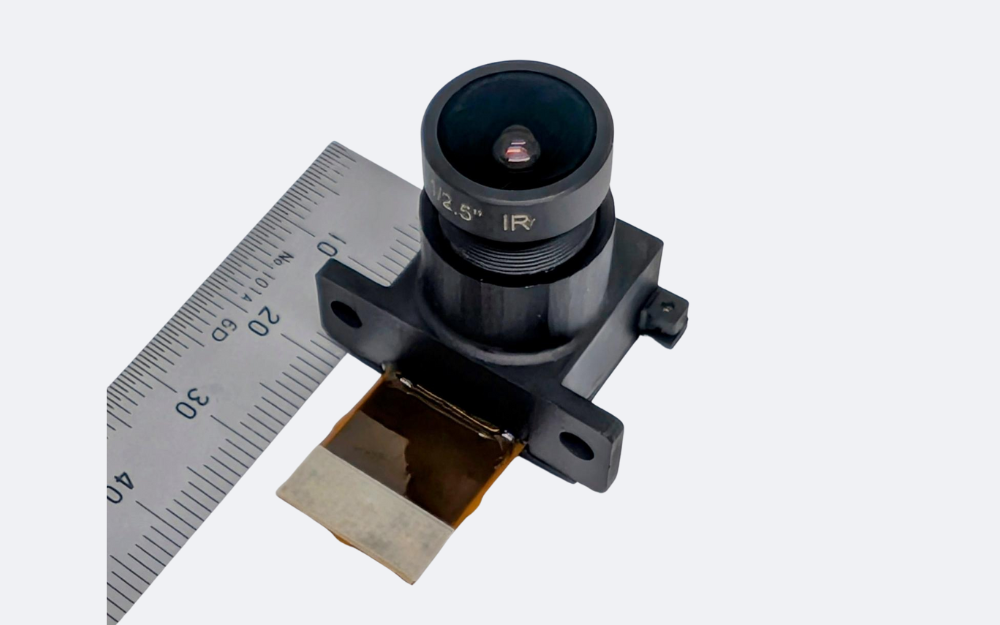

PEEK筺体 黒 M12（レンズ：M25360H06）

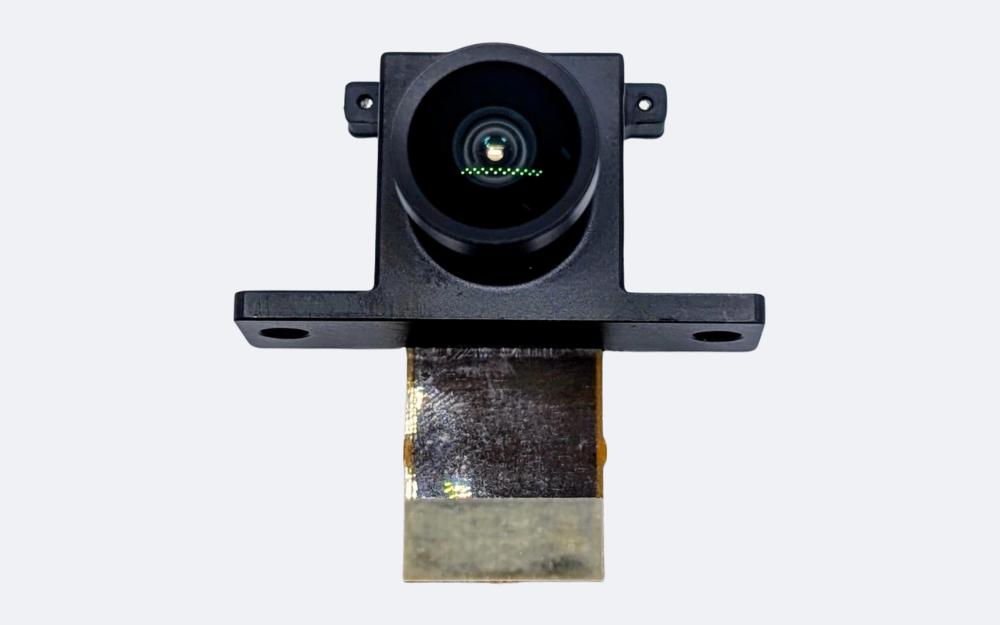

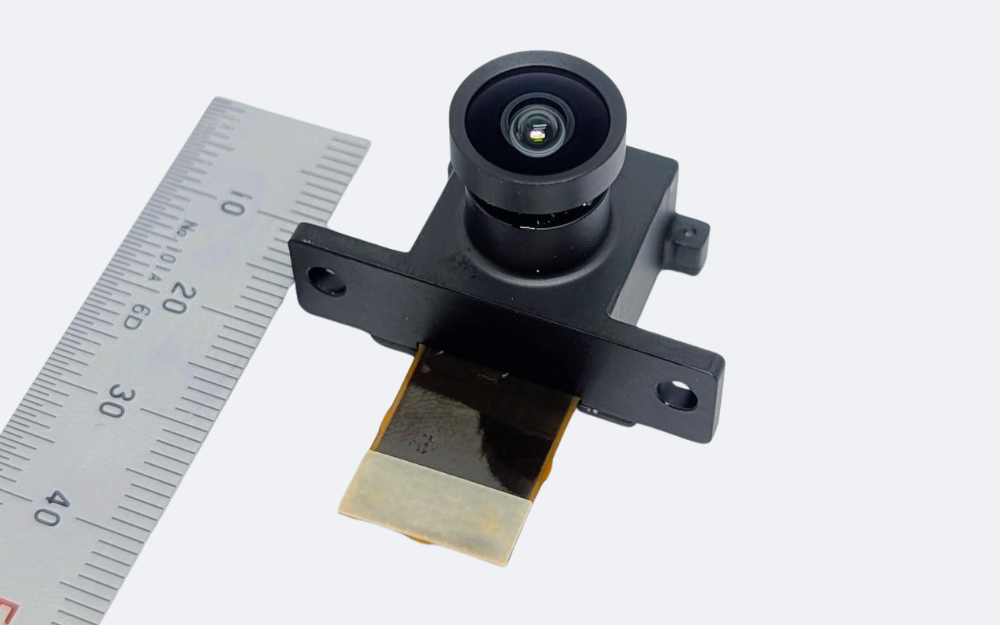

マグネシウム筺体 MAO + E - coat黒 M8（レンズ：CIL819-F2.0-M08ANIR）

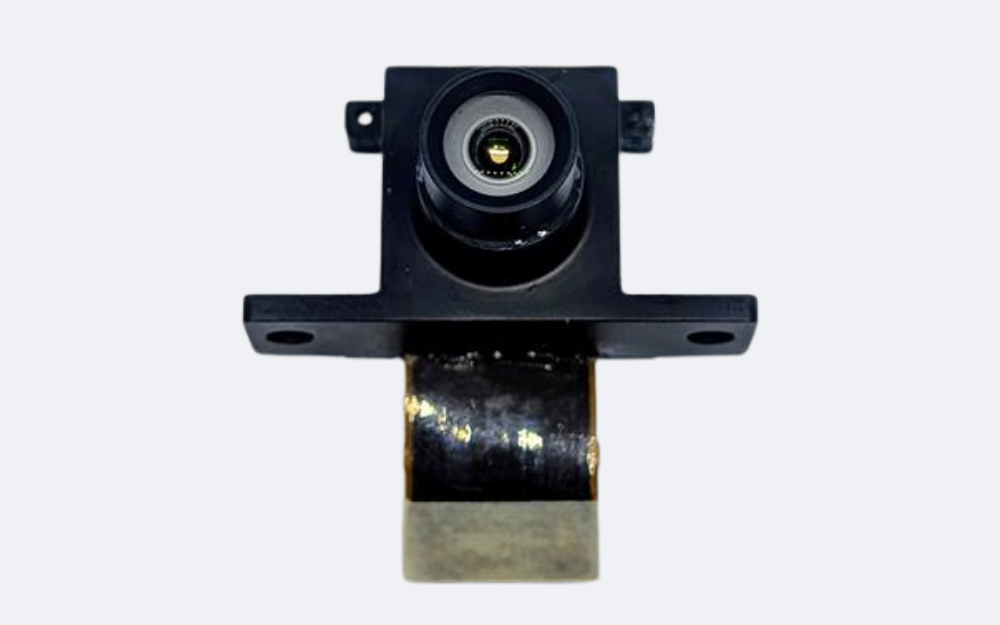

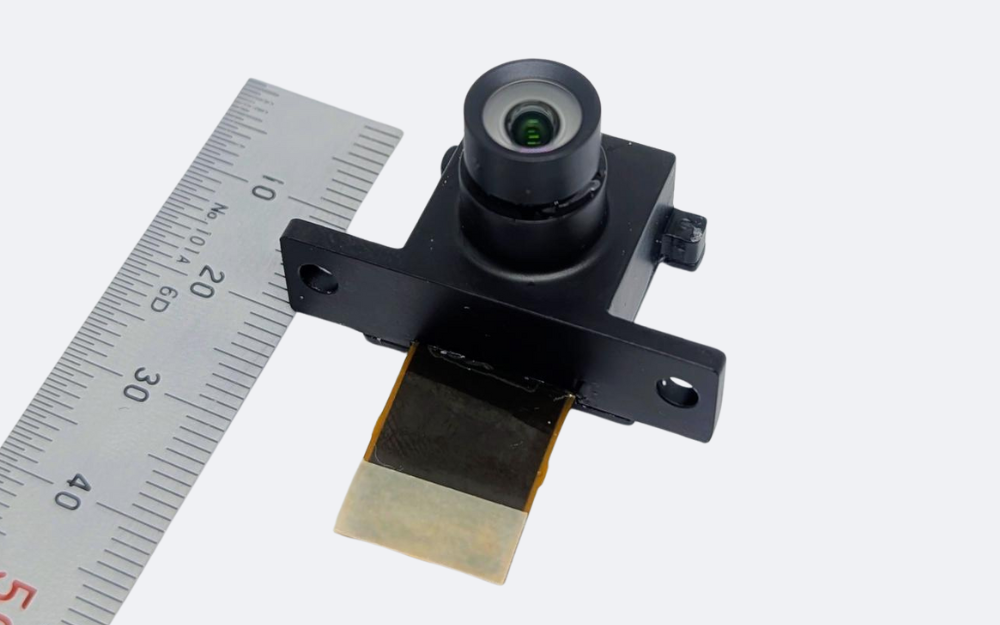

マグネシウム筺体 MAO + E - coat黒 M8（レンズ：CIL829-F2.5-M8A650）
標準セットにはUSBケーブルが付属しています
- 標準セット（カメラ、USBケーブル）
スペック表
スマートフォンの方は横スライドにてご確認ください。
| SilkyEvCam(VGA) | SilkyEvCam HD | SilkyEvCam HD Lite | SilkyEvCam HD Module | ||||||||||
| Event-Based Vision sensor | Model | PPS3MVCD （Prophesee） | IMX636（Sony） | IMX646（Sony） | IMX636（Sony） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Image size | Type 3/4 “ （Diagonal 12mm） | Type 1/2.5 “ （Diagonal 7.14mm） | Type 1/2.5 “ （Diagonal 7.14mm） | ||||||||||
| Module effective pixels | VGA （ 640 (H) x 480 (V) ） | HD （ 1280 (H) x 720 (V) ） | HD （ 1280 (H) x 720 (V) ） | ||||||||||
| Pixel size | 15µm x 15µm | 4.86µm x 4.86µm | 4.86µm x 4.86µm | ||||||||||
| Typical Latency | 200μs | 100μs or under @ 1k lux | 800μs or under @ 1k lux | 100μs or under @ 1k lux | |||||||||
| Error pixel (Hot/Cold) | No information | 80 pixels or less | 180 pixels or less | 80 pixels or less | |||||||||
| Output | Interface （event data & control） | USB 3.0 （USB Type-C(TM) connector） | USB 3.0 （USB Type-C(TM) connector） | MIPI（2Lane） | |||||||||
| Interface （Sync/Trigger） | IX Series Connector （IX80G-B-10P : HIROSE） （Plug: IX30G-B-10S-CV（7.0） | IX31G-B-10S-CV（7.0）） |
IX Series Connector （IX80G-B-10P : HIROSE） （Plug: IX30G-B-10S-CV（7.0） | IX31G-B-10S-CV（7.0） ） |
BtoB Connector （DF40GB-30DP-0.4V(51):HIROSE) | ||||||||||
| Camera | Power supply | USB Power （VBUS）5.0 V | USB Power （VBUS）5.0 V | 3.3V IN | |||||||||
| Lens Mount type | C/CS Mount | C/CS Mount | M12 | ||||||||||
| Wide Dynamic Range | >120dB | >120dB (*) | >120dB (*) | ||||||||||
| Operating temperature | T operation: 0 ～ + 50 ℃ | T operation: 0 ～ + 50 ℃ | T operation: 0 ～ + 50 ℃ | ||||||||||
| Storage temperature | T storage: - 30 ～ + 80 ℃ | T storage: - 30 ～ + 80 ℃ | T storage: - 30 ～ + 80 ℃ | ||||||||||
| Current consumption | 500mA（max） , 200～300ｍA（Ave.） | 300mA（max） , 100ｍA（Ave.） | 250mA（max） , 80ｍA（Ave.） | ||||||||||
| Dimensions / Weight （w/o Lens） | 30mm (W) x 30mm (H) x 36mm (D) / 40g | 30mm (W) x 30mm (H) x 36mm (D) / 42g | 28.5mm (W) x 31mm (H) x 35mm (D) / 12g | ||||||||||
| Accessories | USB3.0 Type-C(TM) Cable 1.2m （w/ rock screw） | USB3.0 Type-C(TM) Cable 1.2m （w/ rock screw） | - | ||||||||||
| Raw Formats | EVT3 | EVT3 | EVT3 | ||||||||||
| Standard Lens | Model | M0814-MP2 （computar） | SFA0820-5M (SOYO) | M25360H06 | CIL819-F2.0-M08ANIR | CIL829-F2.5-M8A650 | |||||||
| Focal length | 8mm | 8mm | 3.6mm | 1.9mm | 2.8mm | ||||||||
| F value | F1.4 - F16C | F2.0 - C | F2.0 | F2.0 | F2.55 | ||||||||
| Angle of view | 70deg | 47.7deg(D) | 156deg(D) | 160deg(D) | 100deg(D) | ||||||||
| Focus range | 100mm to infinity | 100mm to infinity | 50mm to infinity | 600mm to infinity | 600mm to infinity | ||||||||
| Size / Weight | Φ33.5mm x 28.2mm / 62.6g | Φ27mm x 33mm / 32.5g | Φ14mm x 16.8mm / 6g | Φ13mm x 15.9mm / 7E | Φ10mm x 14.7mm / 1G6P | ||||||||
| Others | Turn Key Pack | Standard Lens / Mini tripod / Hardcase | Standard Lens / Mini tripod / Hardcase | Not available | - | ||||||||
| SDK support by PROPHESEE | METAVISION® SDK | METAVISION® SDK | - | ||||||||||
(*) DR >120 dBは、0.08ルクス（イメージング特性は保証されません）の低照度下測定で達成可能です。

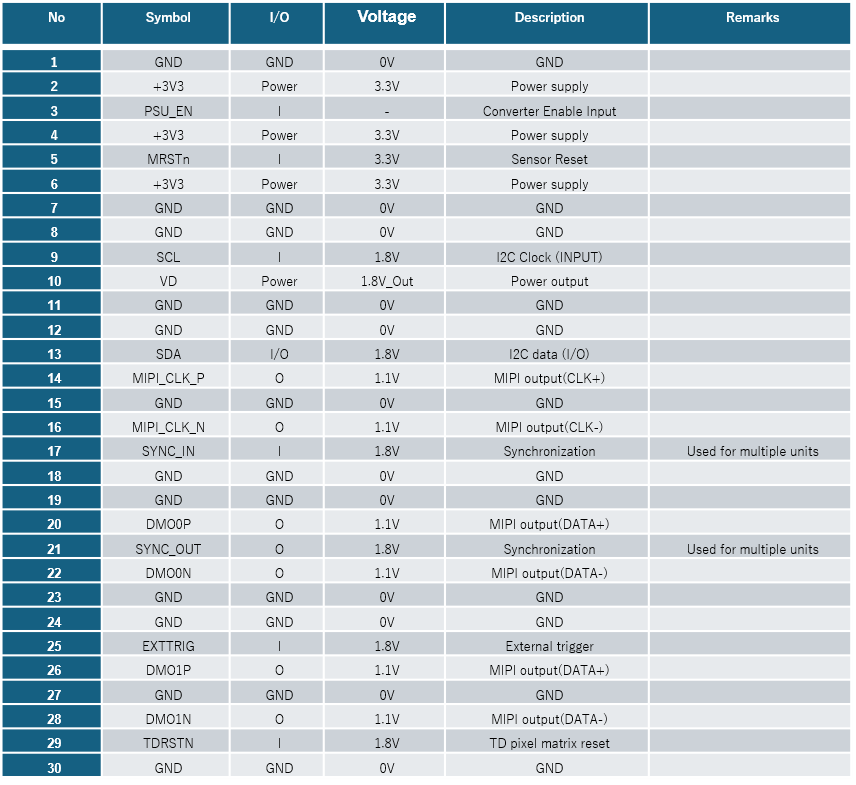

BtoBコネクタPin配列(DF40GB-30DP-0.4V)
